Lokálne vetranie.
Vzduch prechádza priamo cez obvodovú stenu. Jednotka strieda prívod a odťah alebo pracuje v samostatnom režime podľa nastavenia.
LOKÁLNA REKUPERÁCIAČerstvý vzduch.
Čerstvý vzduch.
Menej tepelných strát.

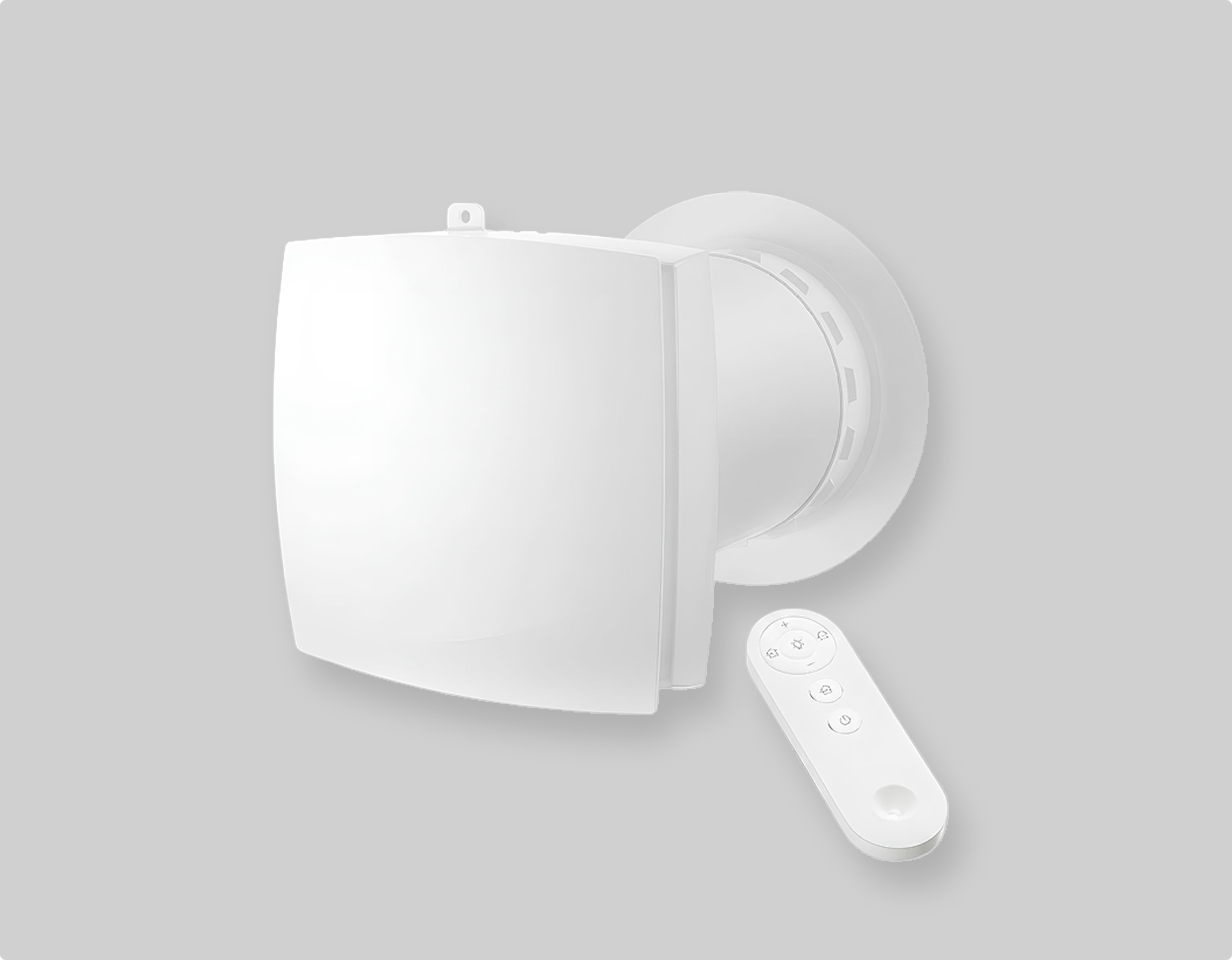

Vetranie jednej miestnosti so spätným získavaním tepla. Kompaktná jednotka do obvodovej steny, bez rozvodov vzduchu po celom dome. Klimatix sa postará o posúdenie priestoru, dodanie aj montáž.
Byty, domy aj kancelárie Samostatne alebo v páre
Až 97 %Maximálna účinnosť spätného získavania tepla*
14–32 m³/hPrietok v režime regenerácie
5,9–11,3 WElektrický príkon podľa stupňa
Trieda AEnergetická trieda jednotky
01 / VETRANIE PRE VÁŠ PRIESTORMalá jednotka.
Malá jednotka.
Každodenná výmena vzduchu.
Riešenie pre miestnosti, kde chcete zabezpečiť výmenu vzduchu bez centrálneho potrubného systému. Vhodnosť a počet jednotiek posúdime podľa vášho priestoru.
Spätné získavanie tepla.
Keramický regenerátor počas odťahu zachytáva časť tepla. V ďalšom cykle ho odovzdá privádzanému vzduchu.
Podľa vášho dňa.
Tri stupne výkonu, diaľkový ovládač a WiFi. Režim aj čas používania prispôsobíte potrebám miestnosti.
Dva smery.
Jeden keramický regenerátor.
V režime regenerácie jednotka mení smer prúdenia približne každých 75 sekúnd. Teplo sa priebežne ukladá do keramického jadra a vracia privádzanému vzduchu.
01 / 75 s
Odťah z miestnosti.
Vnútorný vzduch odchádza cez regenerátor do exteriéru. Keramické jadro pri prechode vzduchu zachytáva teplo.
02 / 75 s
Prívod čerstvého vzduchu.
Ventilátor zmení smer. Vonkajší vzduch prechádza cez filtre a regenerátor, v ktorom preberá časť uloženej energie.
Dve jednotky.
Vyvážené vetranie v páre.
Jedna jednotka v režime regenerácie privádza vzduch, zatiaľ čo druhá ho odvádza. Následne si smery vymenia. Prepojenie je bezdrôtové; každá jednotka potrebuje vlastné napájanie. Dosah ovplyvňujú steny a rušenie, preto polohu preveríme pred montážou.
03 / OVLÁDANIE A KONŠTRUKCIA
Vetranie pod vašou kontrolou.
WiFi / Tuya a Smart Life.
Zapnutie, rýchlosť ventilátora, režim a LED osvetlenie môžete ovládať v aplikácii.
Týždenný časovač.
Nastavte rozvrh prevádzky a využite skupinové ovládanie podporované aplikáciou.
Diaľkové ovládanie a párovanie.
Jednotky možno bezdrôtovo prepojiť. Podklady odporúčajú pri párovaní v praxi vzdialenosť 8–15 m podľa prekážok a rušenia.

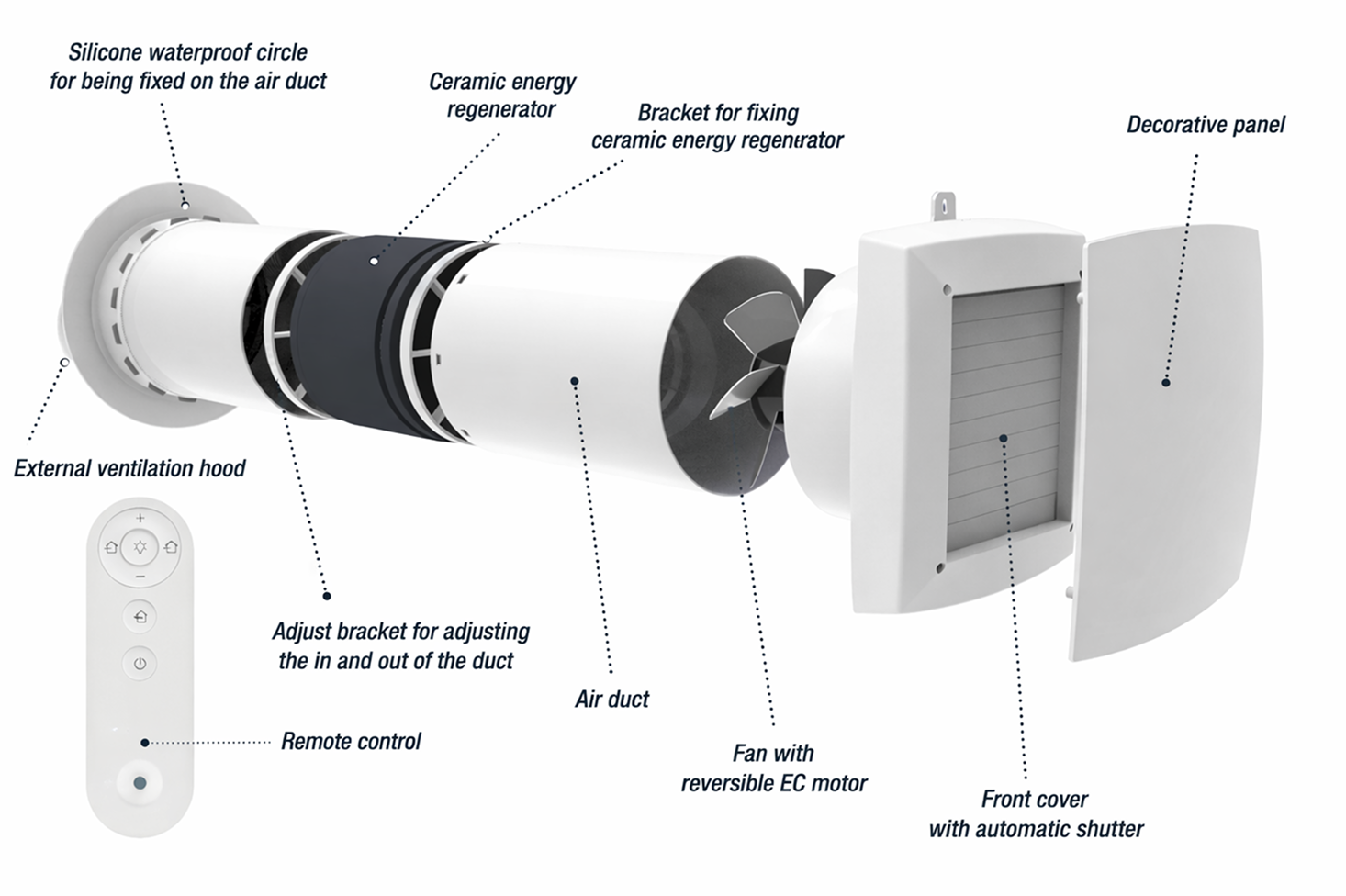

EC motor, filtre a automatická klapka.
Štandardne dva filtre G3 a keramický regenerátor. Jemnejší filter F7 je voliteľné príslušenstvo.
04 / DODANIE A MONTÁŽVnútri diskrétne.

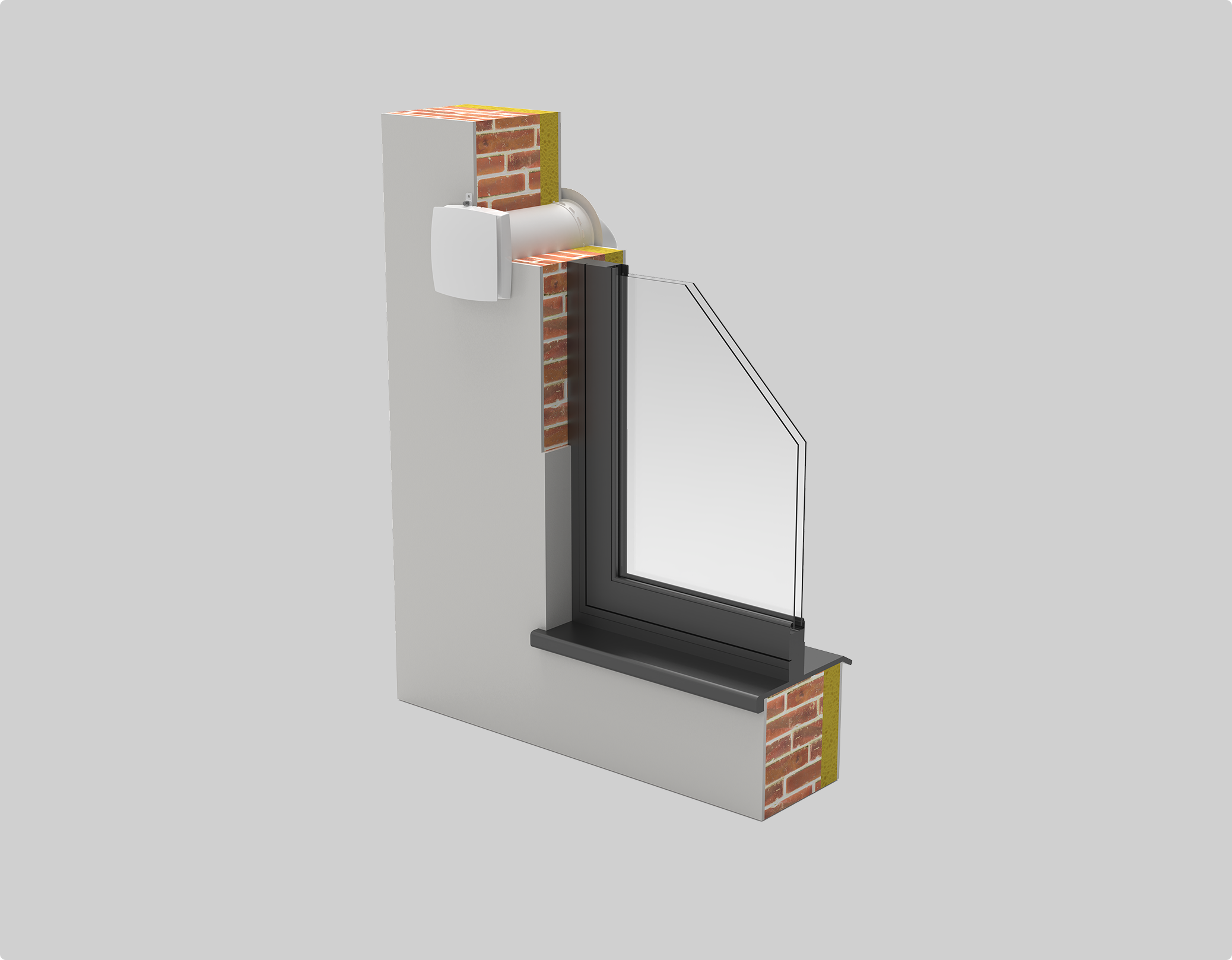

Vnútri diskrétne.

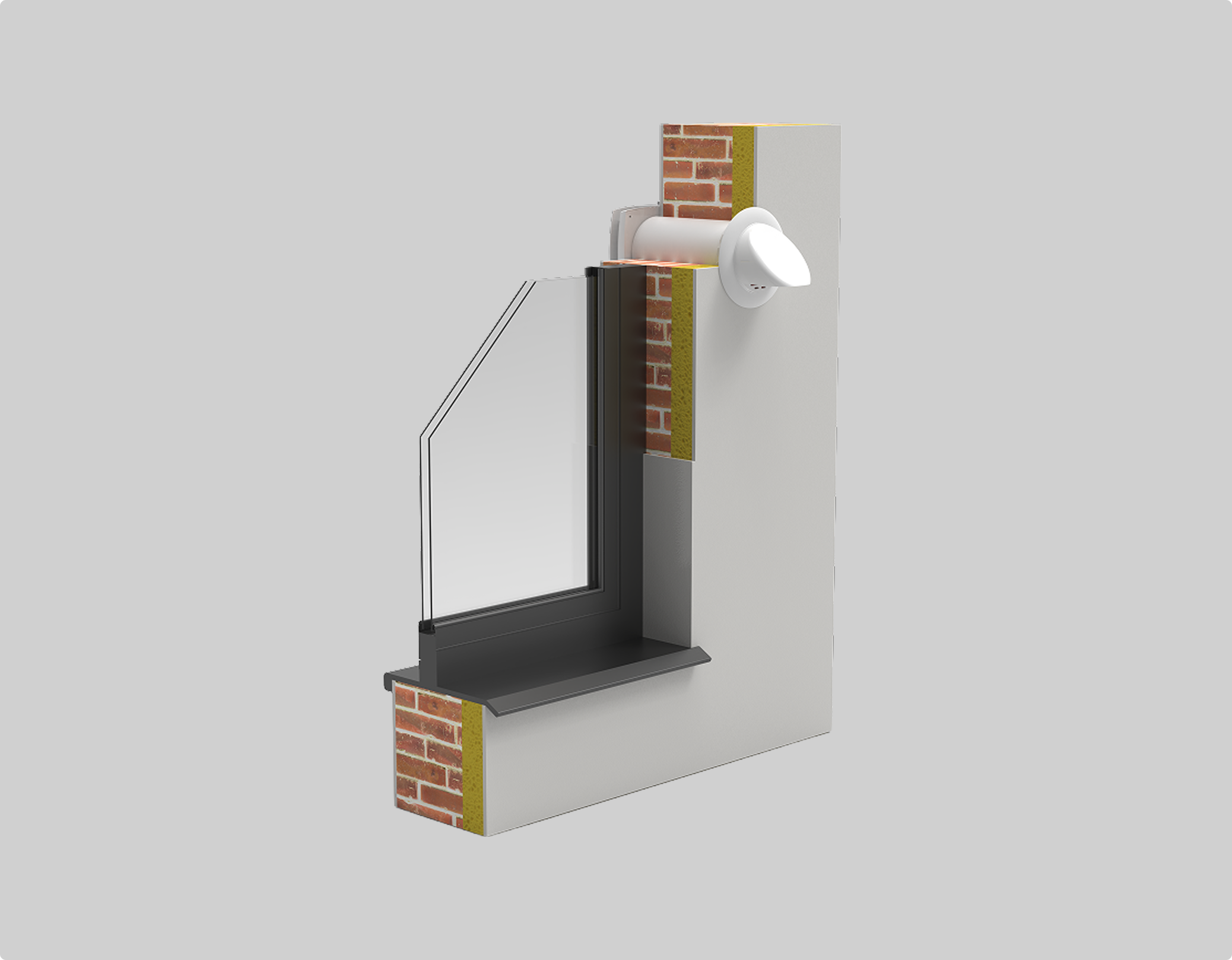

Zvonku jeden kryt.
Sme montážna firma Klimatix zo Stupavy. Dodanie a montáž rekuperácie riešime po celom západnom Slovensku. Najprv overíme obvodovú stenu, napájanie a požadovanú výmenu vzduchu.
- 01 / POSÚDENIE
Ukážte nám miestnosť.
Pošlite mesto, rozmery miestnosti, počet osôb a fotografie obvodovej steny. Uveďte jej približnú hrúbku, ak ju poznáte.
- 02 / DOHODA
Vyberieme konfiguráciu.
Preberieme počet jednotiek, miesto osadenia, napájanie a príslušenstvo. Potvrdíme rozsah montáže a cenovú ponuku.
- 03 / MONTÁŽ
Osadíme a nastavíme.
Pripravíme dohodnutý prestup, osadíme jednotku a nastavíme prevádzku. Pri odovzdaní vysvetlíme ovládanie a údržbu filtrov.
05 / TECHNICKÉ PARAMETRE
Údaje pre správny výber.
Technické údaje lokálnej rekuperácie. Pri prietoku vzduchu rozlišujeme samostatný prívod alebo odťah od režimu regenerácie.
| Produkt | Lokálna rekuperácia |
|---|---|
| Typ | Lokálna regeneratívna rekuperácia cez obvodovú stenu |
| Spätné získavanie tepla | Až 97 % podľa technických podkladov |
| Energetická trieda | A |
| Napájanie | 220–240 V AC / 50 Hz |
| Motor | Reverzný axiálny ventilátor s EC motorom |
| Stupne výkonu | 3 |
| Režimy | Prívod, odťah a regenerácia |
| Cyklus regenerácie | Striedanie smeru približne každých 75 sekúnd |
| Ovládanie | Diaľkový ovládač, WiFi / Tuya a Smart Life |
| Filtrácia | 2 filtre G3; voliteľný filter F7 |
| Krytie | IP22 |
| Teplota prepravovaného vzduchu | −20 až +50 °C |
| Otáčky ventilátora | Max. 2 000 ot./min. |
| Čistá hmotnosť | 3,4 kg |
| Odporúčaná plocha | 20–25 m² pre jednu jednotku; do 50 m² pre pár* |
| Parameter | Jednotka | Stupeň 1 | Stupeň 2 | Stupeň 3 |
|---|---|---|---|---|
| Elektrický príkon | W | 5,9 | 8,8 | 11,3 |
| Prúd | A | 0,03 | 0,05 | 0,06 |
| Prietok pri prívode / odťahu | m³/h | 26 | 55 | 64 |
| Prietok pri regenerácii | m³/h | 14 | 27 | 32 |
| SFP | W/(m³/h) | 0,43 | 0,31 | 0,35 |
| Akustický tlak vo vzdialenosti 1 m | dB(A) | 28 | 32,9 | 36,7 |
| Akustický tlak vo vzdialenosti 3 m | dB(A) | 12 | 27,5 | 31,9 |

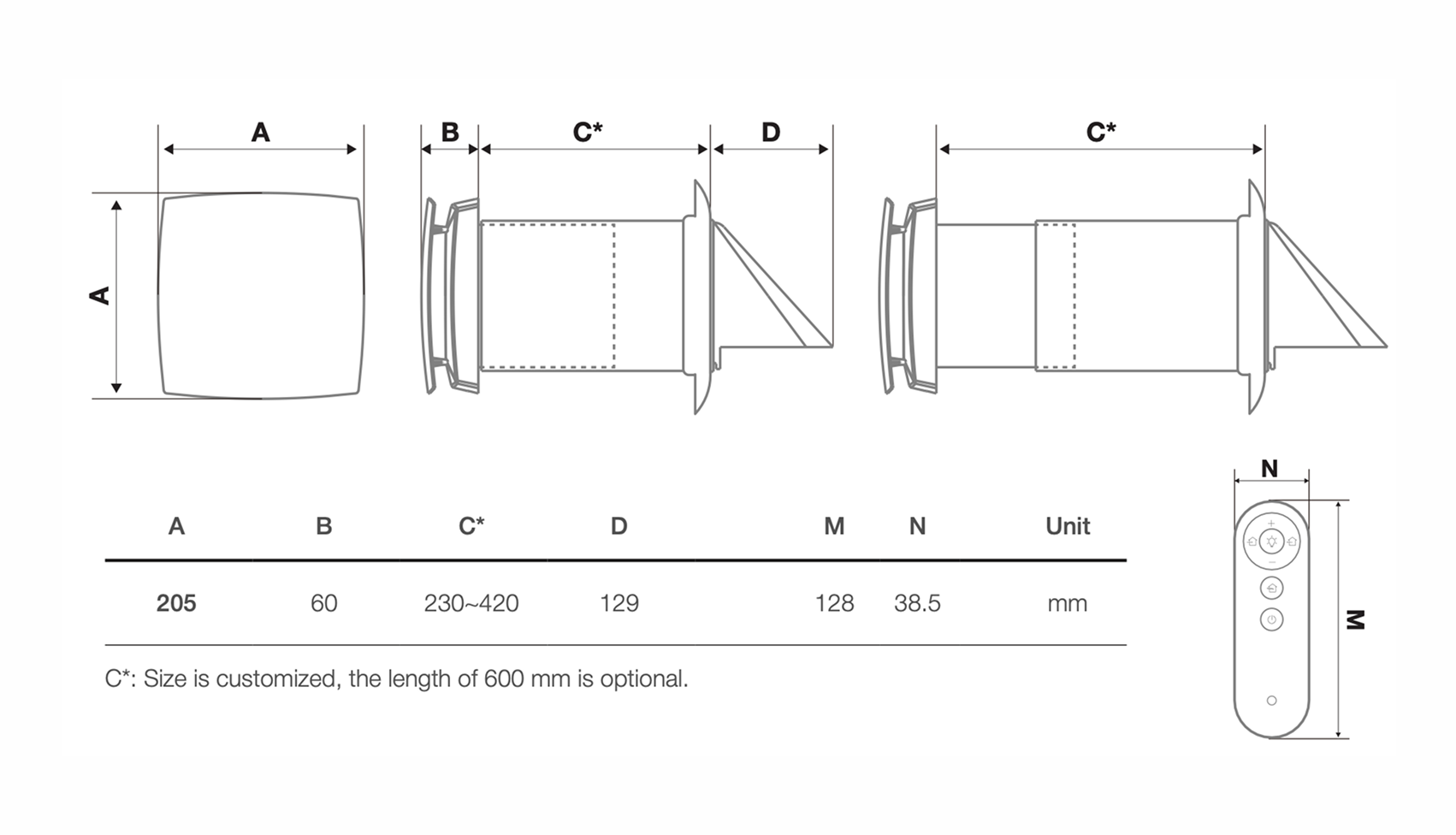

| Predný panel (A) | 205 × 205 mm |
|---|---|
| Vnútorné vyloženie (B) | 60 mm |
| Dĺžka stenovej časti (C) | 230–420 mm; voliteľné vyhotovenie 600 mm |
| Vonkajší kryt (D) | 129 mm |
| Priemer vzduchovodu | 159 mm |
| Diaľkový ovládač (M × N) | 128 × 38,5 mm |
- Odporúčaná plocha je orientačný údaj. Počet jednotiek a režim navrhneme podľa objemu miestnosti, obsadenosti a požadovanej výmeny vzduchu.
- Účinnosť až 97 % je maximálna hodnota pri počiatočnom prechode vzduchu regenerátorom podľa technických podkladov. Nejde o trvalú účinnosť v každej fáze cyklu ani percento úspory na účte za vykurovanie.
- Prietok 64 m³/h platí pre režim prívodu alebo odťahu. V režime regenerácie dosahuje jednotka podľa stupňa 14, 27 alebo 32 m³/h.
- Údaje o akustickom tlaku sa vzťahujú na uvedenú vzdialenosť a stupeň výkonu. Nie sú totožné s údajom o akustickom výkone na energetickom štítku.
- Priemer vzduchovodu 159 mm nie je automaticky priemer montážneho otvoru. Rozmer prestupu, napájanie a osadenie treba potvrdiť podľa návodu a štítku dodanej jednotky.
Technický list
Stiahnuť technický list Lokálna rekuperácia: parametre, rozmery, ovládanie a podklady k montáži v jednom PDF.
Energetický štítok
Stiahnuť energetický štítok Trieda A, akustický výkon 36 dB a maximálny prietok 64 m³/h. Upravená kópia bez obchodného označenia.
Časté otázky.
Rekuperácia slúži na výmenu vzduchu a spätné získavanie tepla. Táto jednotka nemá chladiaci kompresor a neslúži ako náhrada klimatizácie. Obe riešenia môžu plniť rozdielne úlohy v tom istom priestore.
Jednotka môže pracovať samostatne. Pri párovom zapojení sa v režime regenerácie smery jednotiek striedajú tak, aby jedna privádzala a druhá odvádzala vzduch. Počet a rozmiestnenie navrhneme podľa miestnosti a požadovaného vetrania.
Jednotka sa osádza cez obvodovú stenu. Vzduchovod má priemer 159 mm a nastaviteľnú stenovú časť 230–420 mm; dlhšie vyhotovenie 600 mm je voliteľné. Presný otvor, osadenie a vhodnosť steny sa overujú podľa návodu a podmienok montáže.
Pri výbere zohľadnite stupeň výkonu, vzdialenosť od postele aj požadovanú výmenu vzduchu. V tabuľke uvádzame akustický tlak vo vzdialenosti 1 m aj 3 m. LED osvetlenie možno vypnúť. Konkrétne umiestnenie preberieme spolu s vami.
Podklady pre štandardné filtre G3 uvádzajú vysatie alebo opláchnutie vodou. Postup a interval údržby dodržte podľa návodu dodanej jednotky. Voliteľný filter F7 sa objednáva samostatne a mení prietok vzduchu.
Cenu pripravíme podľa počtu jednotiek, konfigurácie a podmienok obvodovej steny. Pošlite fotografie, mesto, rozmery miestnosti a približnú hrúbku steny. Pred realizáciou si potvrdíme zariadenie, príslušenstvo a rozsah prác.
KLIMATIX / DODANIE A MONTÁŽ
Preberme rekuperáciu vo vašom priestore.
Pošlite fotografie obvodovej steny a základné rozmery miestnosti. Navrhneme ďalší postup a pripravíme ponuku na dodanie s montážou.
Stupava · západné Slovensko
